Um nome de peso movimentando toneladas!

A Talha Elétrica de Corrente  Climber é fabricada em três modelos:

• A talha CL300 atende a capacidade de até 600 kgf.
• A Talha CL1000 atende a capacidade de até 4.000 kgf.
• A Talha CL1250 atende a capacidade de até 5.000kgf.



Características da Talha Elétrica de Corrente



ESTRUTURA

Sua estrutura é fabricada em alumínio fundido de alta resistência, tornando seu peso próprio reduzido.



MOTOR
Motor cilíndrico, fornecido nas tensões de 220 ou 380 ou 440v, classe de isolamento F (155ºC). Maior proteção contra umidade e vibrações, grau de proteção IP 54 ou IP 55. O motor poderá ser fornecido com uma ou duas velocidades na elevação.



FREIO
Freio eletromagnético a disco com lona de material ISENTO de amianto (substancia cancerígena). Sistema inteligente, que no caso de interrupção no abastecimento de força o mecanismo é automaticamente freado não permitindo o escorregamento da carga.



REDUTOR
Sistema de redução compacto através de engrenagem planetária, em caixa totalmente vedada, com todas as engrenagens lubrificadas em banho de óleo aditivado, montadas sobre rolamentos de esferas. Engrenagem da corrente fresada e temperada, resultando num melhor assentamento da corrente e maior durabilidade.
No modelo CL 300 a relação de transmissão é de 1:6 e no modelo CL1000 a relação de transmissão é 1:4.



CORRENTE
Corrente de carga em elos calibrados, construído através de um rigoroso controle de qualidade em aço especial. A corrente é galvanizada para maior resistência à corrosão, além de ser sementada e temperada. Sua carga de ruptura elevada respeitando as normas de fabricação DIN 5684 – H8C – DIN 685.



PROTEÇÃO
A talha elétrica de corrente CL vem como item de serie proteção contra sobre carga através de um sistema inteligente de acoplamento deslizante seco e plano, assegurando a elevação da carga e evitando a queima do motor, o desgaste das engrenagens, a vida útil do equipamento garantindo assim a integridade dos componentes e da estrutura. Este sistema também garante as limitações dos pontos, inferior e superior do gancho.



COMANDO
Através de contatores por botoeira pendente ou controle remoto. Pode-se utilizar inversor de frequência em todos movimentos, obtendo variações de velocidade, rampa de aceleração e desaceleração suave para operações que requer precisão e manuseio suave de cargas.

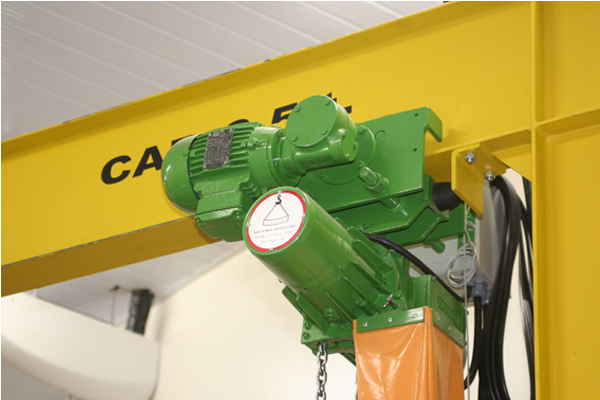

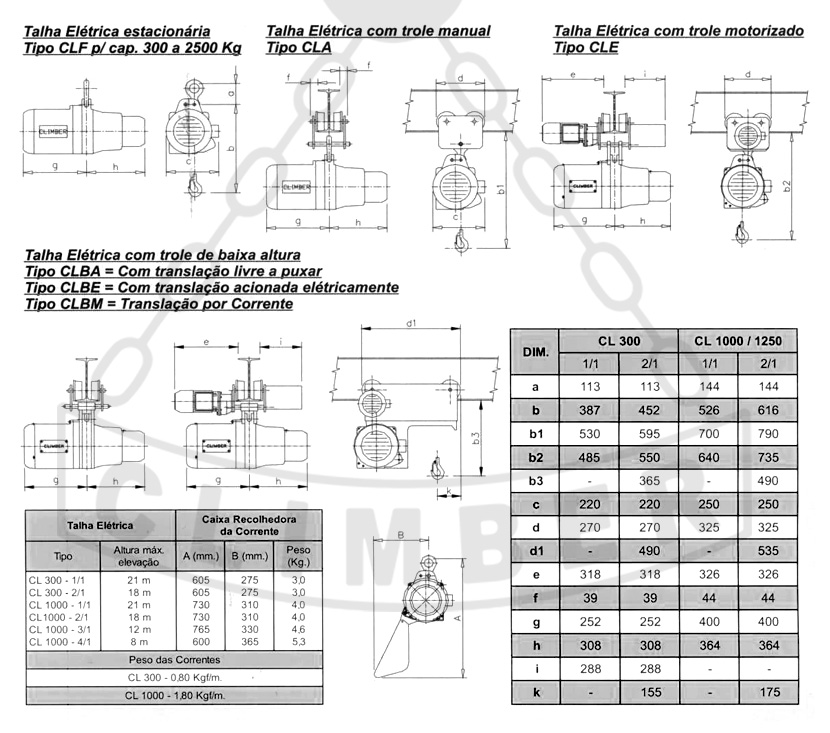

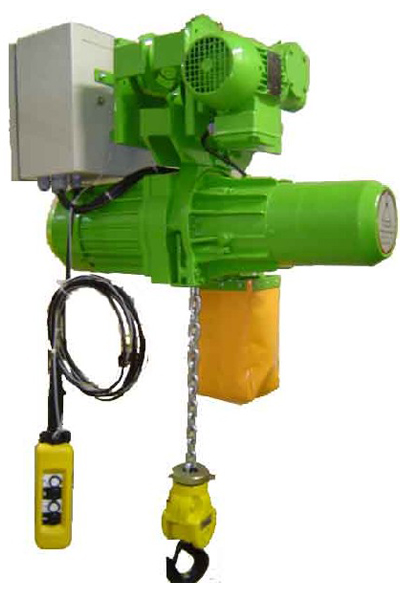

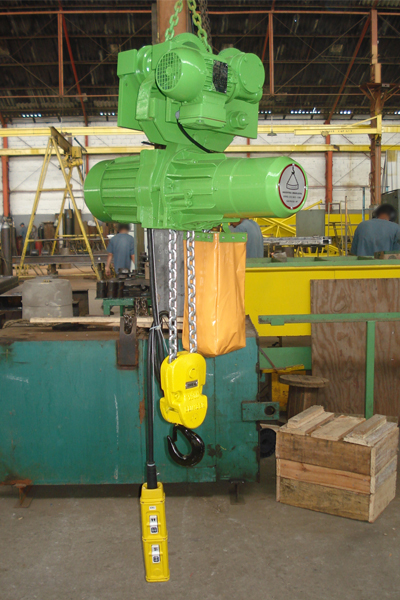

Talha Elétrica de Corrente 01 Talha Elétrica de Corrente 02 Talha Elétrica de Corrente 03  Talha Elétrica de Corrente 05 Tabela - Talha Elétrica de Corrente Cotas

















Cap. Kgf

Modelo

Vel. m/min

Potencia Kw

Motor polos

Tempo de Ligação % ED

Ligações por Hora C/H

Peso Talha Estacionária

Peso Talha Trole Manual

Peso Talha Trole Motor.

300

CL 300 – 7,2 1/1

7,2

1,1

4

40

240

33 kgf

38 kgf

48 kgf

CL 300 – 14,4 1/1

14,4

1,1

2

40

240

33 kgf

38 kgf

48 kgf

CL 300 – 14,4/2,4 1/1

14,4 / 2,4

1,1 / 0,25

2 / 12

40 / 20

240 / 120

42 kgf

47 kgf

57 kgf

600

CL 300 – 7,2 2/1

3,6

1,1

4

40

240

37 kgf

42 kgf

52 kgf

CL 300 – 14,4 2/1

7,2

1,1

2

40

240

37 kgf

42 kgf

52 kgf

CL 300 – 14,4/2,4 2/1

7,2 / 1,2

1,1 / 0,25

2 / 12

40 / 20

240 / 120

47 kgf

52 kgf

62 kgf

1000

CL 1000 – 9,6 1/1

9,6

1,9

4

40

240

83 kgf

90 kgf

99 kgf

CL 1000 – 19,2 1/1

19,2

3,8

2

40

240

83 kgf

90 kgf

99 kgf

CL 1000 – 19,2/4,8 1/1

19,2 / 4,8

3,8 / 1,1

2 / 8

40 / 20

240 / 120

85 kgf

92 kgf

101 kgf

1250

CL 1250 – 9,6 1/1

9,6

2,2

4

40

240

84 kgf

91 kgf

100 kgf

CL 1250 – 19,2 1/1

19,2

4

2

40

240

84 kgf

91 kgf

100 kgf

CL 1250 – 19,2/4,8 1/1

19,2 / 4,8

4,0 / 1,1

2 / 8

40 / 20

240 / 120

86 kgf

93 kgf

102 kgf

2000

CL 1000 – 9,6 2/1

4,8

1,9

4

40

240

93 kgf

100 kgf

109 kgf

CL 1000 – 19,2 2/1

9,6

3,8

2

40

240

93 kgf

100 kgf

109 kgf

CL 1000 – 19,2/4,8 2/1

9,6 / 2,4

3,8 / 1,1

2 / 8

40 / 20

240 / 120

95 kgf

102 kgf

111 kgf

2500

CL 1250 – 9,6 2/1

4,8

2,2

4

40

240

94 kgf

101 kgf

110 kgf

CL 1250 – 19,2 2/1

9,6

4

2

40

240

94 kgf

101 kgf

110 kgf

CL 1250 – 19,2/4,8 2/1

9,6 / 2,4

4,0 / 1,1

2 / 8

40 / 20

240 / 120

96 kgf

103 kgf

112 kgf

3000

CL 1000 – 9,6 3/1

3,2

1,9

4

40

240

102 kgf

–

177 kgf

CL 1000 – 19,2 3/1

6,4

3,8

2

40

240

102 kgf

–

177 kgf

CL 1000 – 19,2/4,8 3/1

6,4 / 1,6

3,8 / 1,1

2 / 8

40 / 20

240 / 120

104 kgf

–

181 kgf

3500

CL 1250 – 9,6 3/1

3,2

2,2

4

40

240

103 kgf

–

178 kgf

CL 1250 – 19,2 3/1

6,4

4

2

40

240

103 kgf

–

178 kgf

CL 1250 – 19,2/4,8 3/1

6,4 / 1,6

4,0 / 1,1

2 / 8

40 / 20

240 / 120

105 kgf

–

182 kgf

4000

CL 1000 – 9,6 4/1

2,4

1,9

4

40

240

112 kgf

–

187 kgf

CL 1000 – 19,2 4/1

4,8

3,8

2

40

240

112 kgf

–

187 kgf

CL 1000 – 19,2/4,8 4/1

4,8 / 1,1

3,8 / 1,1

2 / 8

40 / 20

240 / 120

114 kgf

–

189 kgf

5000

CL 1250 – 9,6 4/1

2,4

2,2

4

40

240

113 kgf

–

188 kgf

CL 1250 – 19,2 4/1

4,8

4

2

40

240

113 kgf

–

188 kgf

CL 1250 – 19,2/4,8 4/1

4,8 / 1,1

4,0 / 1,1

2 / 8

40 / 20

240 / 120

115 kgf

–

190 kgf
